1। RockChip RK3566 BTB कोर बोर्ड का उपयोग उच्च प्रदर्शन वाले एकल-बोर्ड कंप्यूटर के रूप में किया जा सकता है और प्रदर्शन, नियंत्रण, नेटवर्क ट्रांसमिशन, फ़ाइल संग्रहण, एज कंप्यूटिंग और अन्य परिदृश्यों के लिए एम्बेडेड मदरबोर्ड।
2। मुख्य चिप के रूप में रॉकचिप RK3566 का उपयोग करते हुए, यह 22NM प्रक्रिया प्रौद्योगिकी को अपनाता है, 1.8GHz तक की मुख्य आवृत्ति के साथ, क्वाड-कोर 64-बिट कॉर्टेक्स-ए 55555 प्रोसेसर और MALIG522EE ग्राफिक्स प्रोसेसर के साथ एकीकृत, 4K डिकोडिंग और 1080p एन्कोडिंग के लिए उपयोग करता है, Dual-Frequency Display, बिल्ट-इन-इम्प्लॉइल डिस्प्ले, बिल्ट-इन-इम्प्लॉइल डिस्प्ले।
3। चुनने के लिए विभिन्न प्रकार की मेमोरी और स्टोरेज संयोजन प्रदान करें, ऑनबोर्ड हार्डवेयर कॉन्फ़िगरेशन संतुलित है, और एप्लिकेशन रेंज विस्तृत है।
4। अंतर्निहित स्वतंत्र एनपीयू कंप्यूटिंग शक्ति 1TOPS तक पहुंच सकती है, जिसका उपयोग हल्के कृत्रिम बुद्धिमत्ता एआई अनुप्रयोगों के लिए किया जा सकता है।
5। उच्च एकीकरण, समृद्ध विस्तार इंटरफेस के साथ, गीगाबिट ईथरनेट पोर्ट, एचडीएमआई, ईडीपी, मिनीपल, यूएसबी 3, यूएसबी 2.0, एमआईपीआई स्क्रीन इंटरफ़ेस और एमआईपीआई कैमरा इंटरफ़ेस, ऑडियो इंटरफ़ेस और अन्य परिधीयों के साथ, प्रोसेसर के प्रदर्शन को पूर्ण खेल दे सकते हैं और आगे के सीन का विस्तार कर सकते हैं।
6। आधिकारिक तौर पर मुख्यधारा के एंड्रियोड 11, डेबैन, उबंटू ऑपरेटिंग सिस्टम छवियों का समर्थन करता है, और विभिन्न अनुप्रयोग वातावरणों की एक किस्म पर लागू किया जा सकता है।
7। पूरी तरह से खुला स्रोत, आधिकारिक ट्यूटोरियल प्रदान करते हुए, एसडीके ड्राइवर विकास किट, डिजाइन स्कीमेटिक्स और अन्य संसाधनों को पूरा करते हुए, आप आसानी से अंधे धब्बों के बिना आरंभ कर सकते हैं।
1। मुफ्त एसडीके
2। बोर्ड संरचना के लिए बोर्ड। RK3566 RK3568 दो कोर बोर्ड संगत हैं
3। कई स्क्रीन इंटरफेस का समर्थन करता है, 4K60 फ्रेम आउटपुट तक का समर्थन करता है। HDMI, MIPI DSI, EDP, LVDS का समर्थन करता है
4। अंतर्निहित स्वतंत्र एनपीयू, कंप्यूटिंग शक्ति 1TOPS तक पहुंच सकती है
5। एकाधिक कॉन्फ़िगरेशन: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC
6। 4K डिकोडिंग; गिगाबिट ईथरनेट पोर्ट; यूएसबी 3.0
7। तकनीकी सहायता प्रदान करें

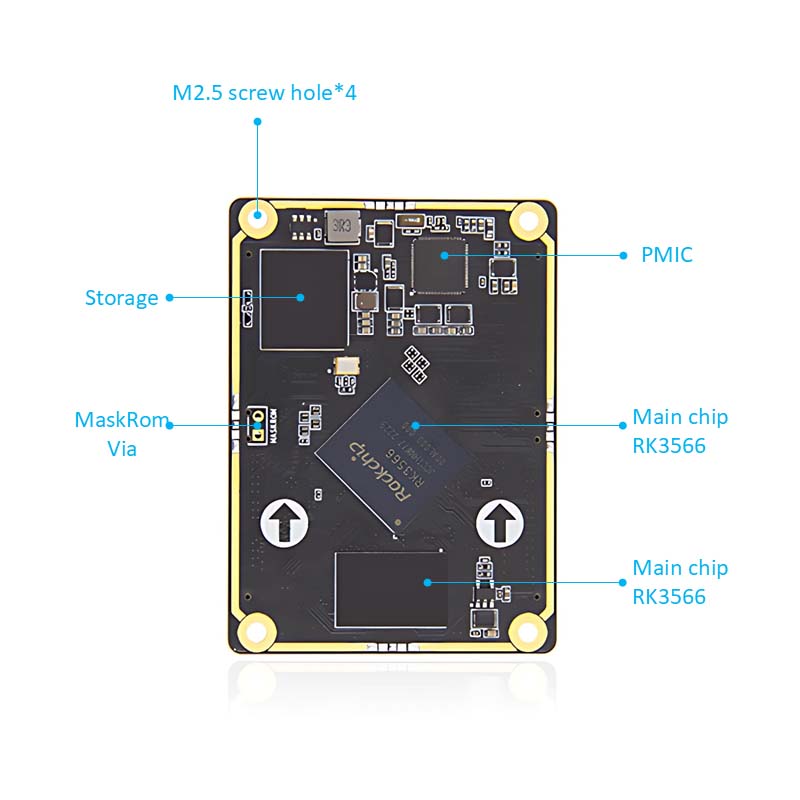

कोर-बोर्ड पैरामीटर
कनेक्टर: 260pins DDR4 कनेक्टर, मॉडल: ASOA826-H2SB-7H
मुख्य चिप: RK3566 (क्वाड-कोर कॉर्टेक्स-ए 55, 1.8GHz, माली-जी 52)
IO: 260 सोने की उंगलियां, 0.5 मिमी रिक्ति, सभी i0 का नेतृत्व करें
मेमोरी: 1/2/4/8GB, LPDDR4/4X, 1056MHz
भंडारण: 8/32/64/128GB, EMMC
कनेक्टर: 260pins DDR4 कनेक्टर, मॉडल: ASOA826-H2SB-7H
पावर इंटरफ़ेस: 12V@1A (1A और ऊपर) DC इनपुट, DC इंटरफ़ेस
ईथरनेट: 10/100/1000 मीटर अनुकूली ईथरनेट पोर्ट
HDMI: HDMI2.0 स्क्रीन इंटरफ़ेस*1, अधिकतम रिज़ॉल्यूशन 4096*2160@60Hz
LVDS: LVDS स्क्रीन इंटरफ़ेस*1, सिंगल चैनल 8bit
MIPI-DSI: MIPI स्क्रीन इंटरफ़ेस*1; सिंगल MIPI मोड अधिकतम रिज़ॉल्यूशन 1920*1080@60Hz
MIPI-CSI: MIPI कैमरा इंटरफ़ेस*2, Pluggable IMX415/OV8858 कैमरा
EDP: EDP1.3 स्क्रीन इंटरफ़ेस*1, EDP टच इंटरफ़ेस*1
USB2.0: टाइप-ए इंटरफ़ेस*3 (होस्ट); टाइप-सी इंटरफ़ेस*1 (ओटीजी), फर्मवेयर बर्निंग इंटरफेस के लिए
USB3.0: टाइप-ए इंटरफ़ेस*1 (होस्ट)
वाईफाई+ब्लूटूथ: ऑनबोर्ड वाईफाई ब्लूटूथ मॉड्यूल, मॉडल: RTL8821CU
PCLE इंटरफ़ेस: मिनी-पैकल इंटरफ़ेस, का उपयोग फुल-हाइट या हाफ-हाइट वाईफाई नेटवर्क कार्ड, 4 जी मॉड्यूल या अन्य मिनी-पीसीएल इंटरफ़ेस मॉड्यूल के साथ किया जा सकता है
सिम कार्ड धारक: सिम कार्ड फ़ंक्शन का उपयोग 4 जी मॉड्यूल के साथ किया जाना चाहिए
1: सी: 1 ofc*2
सीरियल पोर्ट: डीबग सीरियल पोर्ट*1 (UART2) डिफ़ॉल्ट पैरामीटर 1500000-8-N-1; LVTTL सीरियल पोर्ट*2 (UART7 & UART9); Rs232*2 (uart3 & uart4); RS485*2 (UART1 & UART6)
टीएफ कार्ड धारक: सिस्टम शुरू करने के लिए माइक्रो एसडी (टीएफ) कार्ड का समर्थन करें, 512 जीबी तक
ऑडियो: ऑडियो आउटपुट, 3.5 मिमी ऑडियो जैक*1 (हरा); ऑडियो इनपुट, 3.5 मिमी ऑडियो जैक*1 (लाल) माइक माइक्रोफोन इंटरफ़ेस*1
एसपीके स्पीकर इंटरफ़ेस*1, 1W पावर स्पीकर कनेक्ट कर सकते हैं
बटन: पावर बटन; मास्क्रोम बटन; वसूली बटन
इन्फ्रारेड रिसीवर: इन्फ्रारेड रिमोट कंट्रोल फ़ंक्शन का समर्थन करता है
आरटीसी: आरटीसी पावर सॉकेट*1
फैन इंटरफ़ेस: 5V फैन कूलिंग की स्थापना का समर्थन करता है
