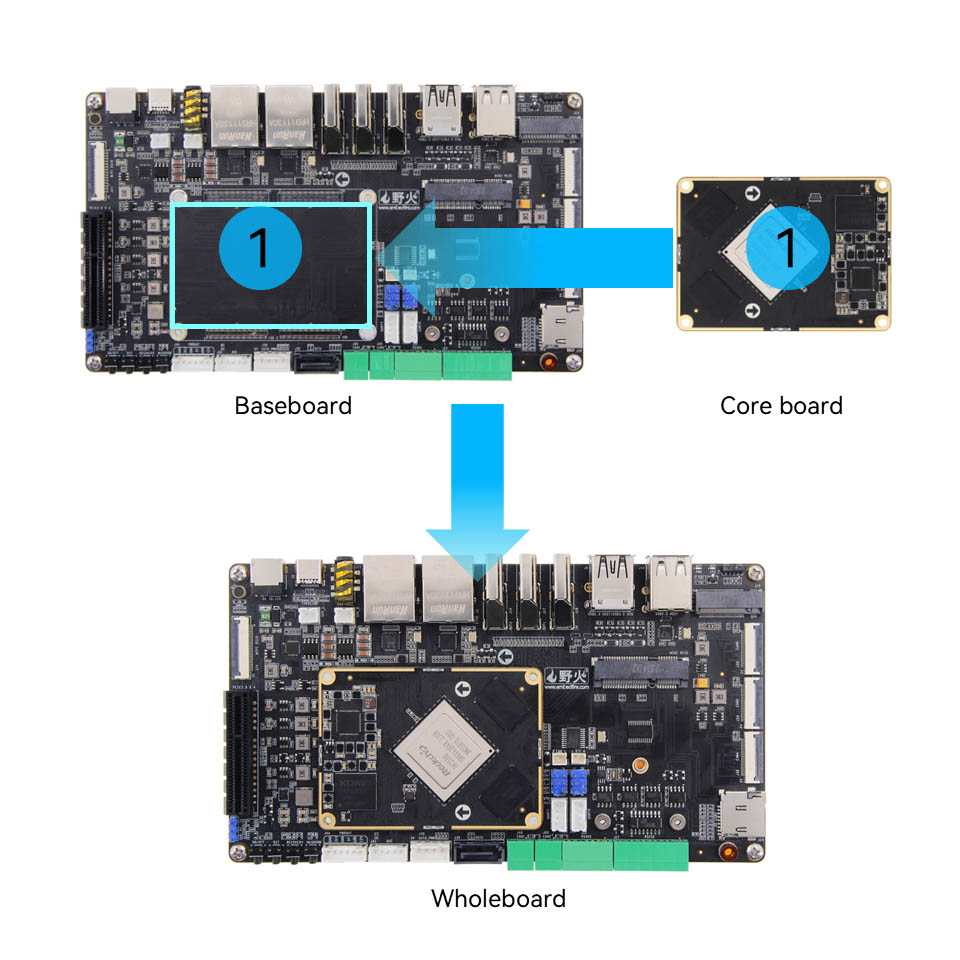

यह बोर्ड संरचना RK3588 बोर्ड SBC कंप्यूटर के लिए एक बोर्ड है, उपयोग और विकसित करने में आसान है। खुले स्रोत और मुफ्त एसडीके के साथ, बोर्ड का आसानी से उपयोग किया जाता है।
RockChip RK3588 का उपयोग मुख्य चिप के रूप में किया जाता है, 8nm उन्नत प्रक्रिया प्रौद्योगिकी के साथ, मुख्य आवृत्ति 2.4GHz तक पहुंच सकती है, एकीकृत क्वाड-कोर 64-बिट कॉर्टेक्स-A76 और क्वाड-कोर 64-बिट कॉर्टेक्स-ए 55, कुल आठ-कोर प्रोसेसर और एआरएम मली-जी -610 एमसी 4 जीपीयू, 8K वीडियो, समर्थन, 8K वीडियो, कई कैमरा इनपुट के लिए, और कई स्क्रीन के लिए समर्थन।
8 अंतर्निहित स्वतंत्र एनपीयू कंप्यूटिंग शक्ति विभिन्न एआई परिदृश्यों को सक्षम करते हुए, 6TOPS तक पहुंच सकती है।
चुनने के लिए विभिन्न प्रकार की मेमोरी और स्टोरेज संयोजनों को प्रदान करें, संतुलित ऑनबोर्ड हार्डवेयर कॉन्फ़िगरेशन, और अनुप्रयोगों की एक विस्तृत श्रृंखला।
उच्च एकीकरण, समृद्ध विस्तार इंटरफेस के साथ, दोहरी गीगाबिट नेटवर्क बंदरगाहों, USB, M.2, PCLE3.0x4, 5minipcle, HDMI, MIPI स्क्रीन इंटरफ़ेस और MIPI कैमरा इंटरफ़ेस, ऑडियो इंटरफ़ेस, इन्फ्रारेड रिसेप्शन, TF कार्ड और अन्य परिधीयों के साथ, और आगे के प्रदर्शन के प्रदर्शन के लिए पूर्ण खेल दे सकते हैं।
आधिकारिक तौर पर मुख्यधारा Andriod 13, Debain, Ubuntu ऑपरेटिंग सिस्टम छवियों का समर्थन करता है, और विभिन्न अनुप्रयोग वातावरणों की एक किस्म पर लागू किया जा सकता है।
, पूरी तरह से खुला स्रोत, आधिकारिक ट्यूटोरियल प्रदान करना, एसडीके ड्राइवर विकास किट, डिजाइन स्कीमेटिक्स और अन्य संसाधनों को पूरा करना, आप आसानी से अंधे धब्बों के बिना आरंभ कर सकते हैं।
उपयोग करने के लिए तैयार, कई ऑपरेटिंग सिस्टम का समर्थन करता है
अंतर्निहित स्वतंत्र एनपीयू, कंप्यूटिंग शक्ति 6TOPS तक पहुंच सकती है
तीन-कोर आर्किटेक्चर को अपनाता है, INT4/INT8/INT16/FP16/BF16/TF32 का समर्थन करता है, विभिन्न AI परिदृश्यों को सशक्त बनाता है
आसानी से एनकोड करें और 8K वीडियो को डिकोड करें
8K@60 फ्रेम H.265/H.264/AV1/VP9/AVS2 वीडियो डिकोडिंग और 8K@30 फ्रेम H.264/H.265 वीडियो एन्कोडिंग तक का समर्थन करता है

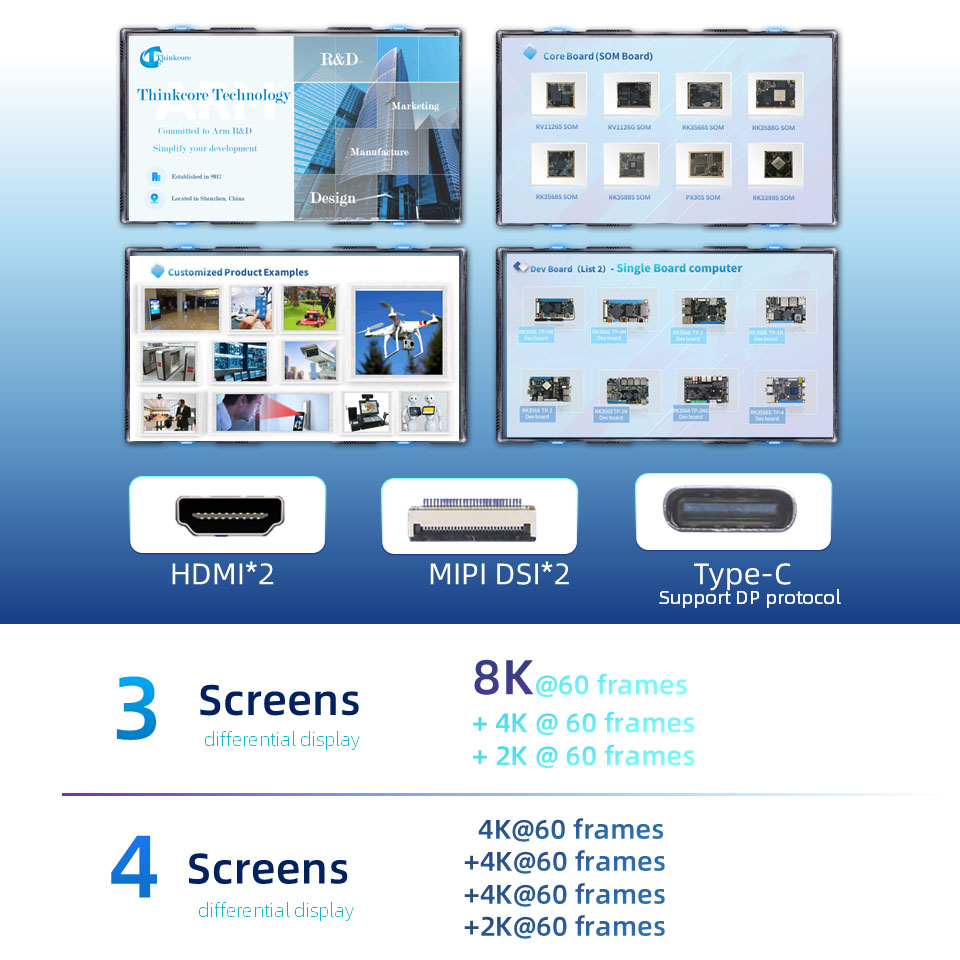

मल्टी-स्क्रीन डिस्प्ले, हाई-डेफिनिशन पोर्टेबिलिटी
मल्टी-स्क्रीन डिस्प्ले का समर्थन करता है, 8K@60 फ्रेम + 4K@60 फ्रेम + 2K@60 फ्रेम (तीन-स्क्रीन डिस्प्ले) या 4K@60 फ्रेम + 4K@60 फ्रेम + 4K@60 फ्रेम + 2K@60 फ्रेम (चार-स्क्रीन डिस्प्ले) तक का समर्थन करता है।

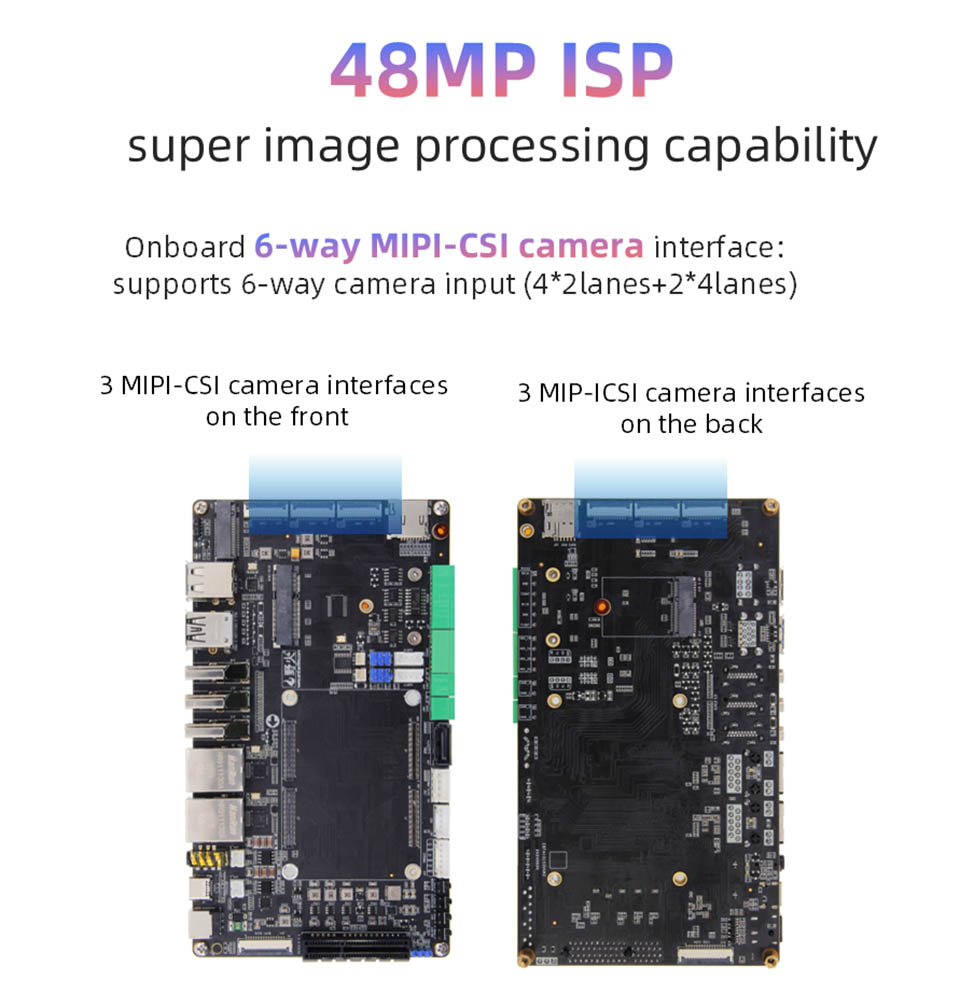

48MPISP, सुपर इमेज प्रोसेसिंग क्षमता
ऑनबोर्ड 6-वे मिपिसी कैमरा इंटरफ़ेस,
6-वे कैमरा इनपुट (4*2lanes+2*4lanes) का समर्थन करता है, विभिन्न उपकरणों की जरूरतों को पूरा करता है

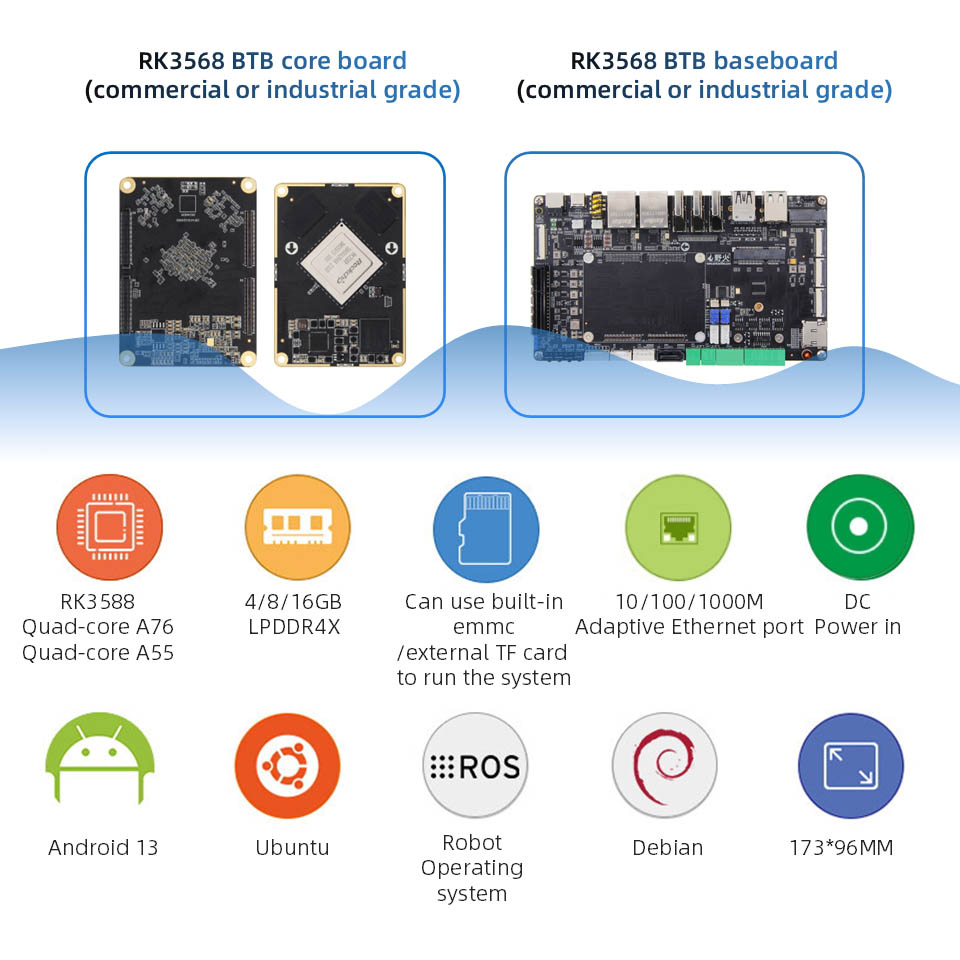

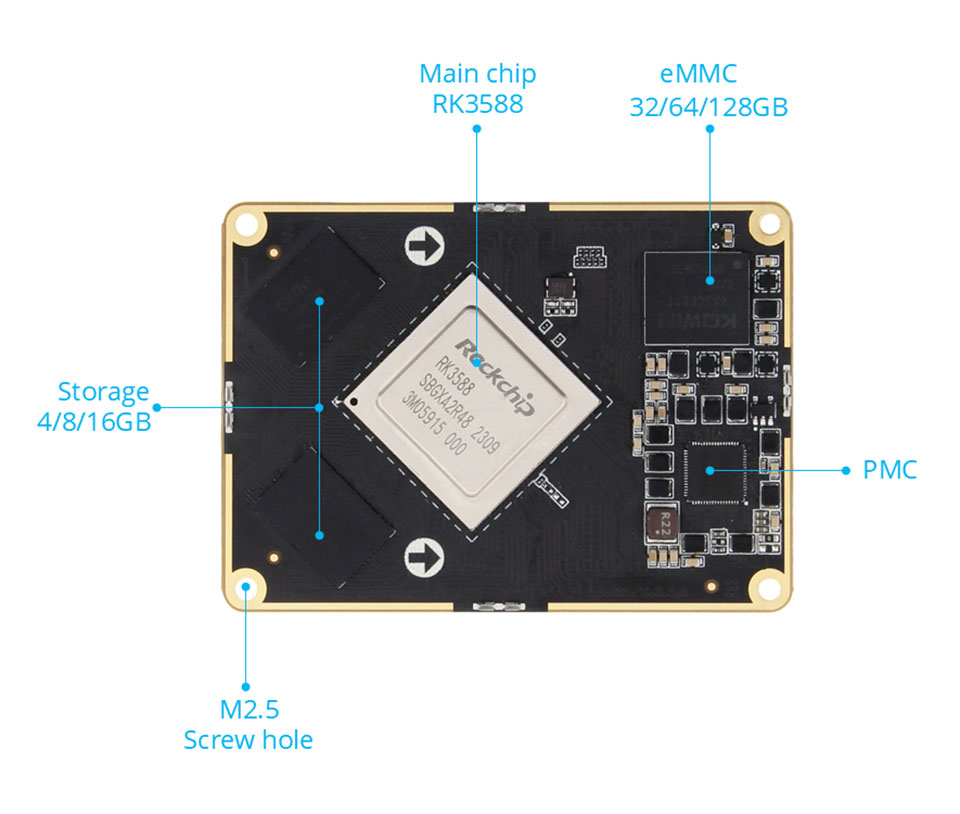

RK3588 कोर बोर्ड पैरामीटर

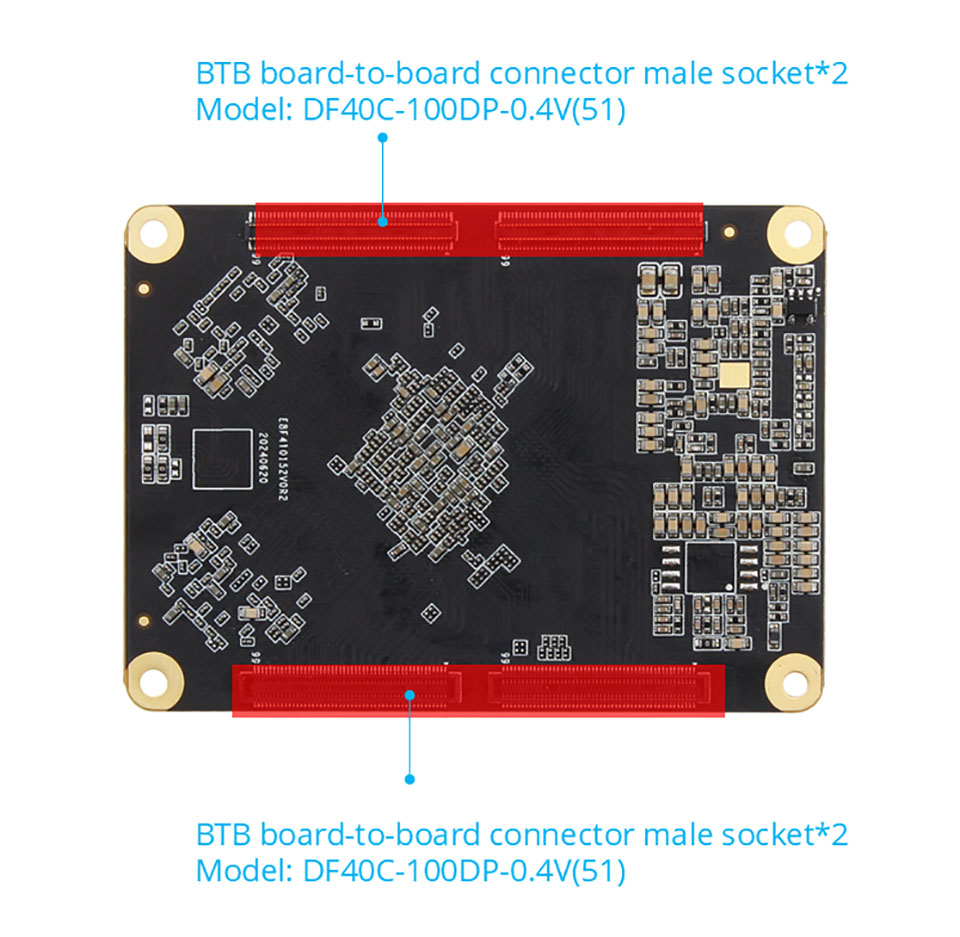

कनेक्टर: पुरुष कनेक्टर: DF40C-100DP-0.4V (51) महिला कनेक्टर: DF40C-100DS-0.4V (51)
मुख्य चिप: RK3588 (क्वाड-कोर A76 + क्वाड-कोर A55, MALI-G610, 6TOPS कंप्यूटिंग पावर) BTB 400 पिन की ओर जाता है, 0.5 मिमी रिक्ति, सभी I0 की ओर जाता है
मेमोरी: 4/8/16GB, LPDDR4/4X
भंडारण: 32/64/128GB.EMMC
कनेक्टर: पुरुष: DF40C-100DP-0.4V (51) महिला: DF40C-100DS-0.4V (51)

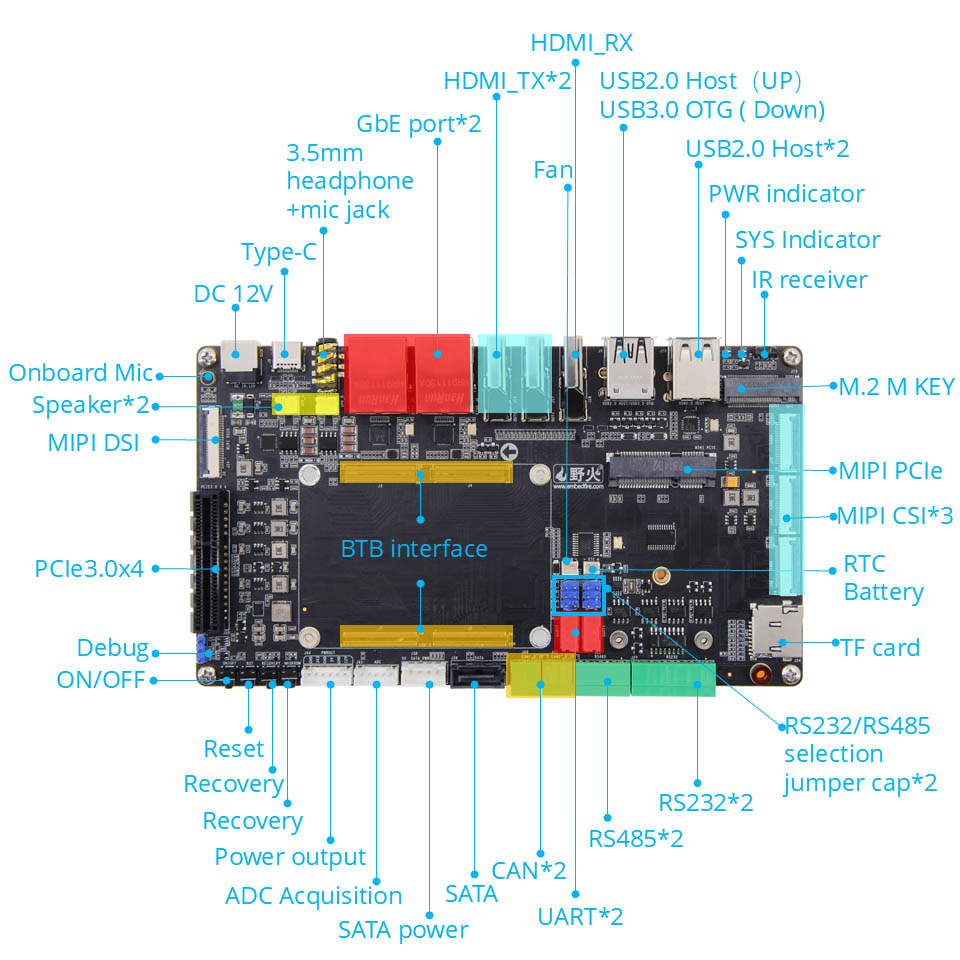

पावर इंटरफ़ेस: 12V@2 ए डीसी इनपुट, डीसी इंटरफ़ेस*1; पावर आउटपुट इंटरफ़ेस*1

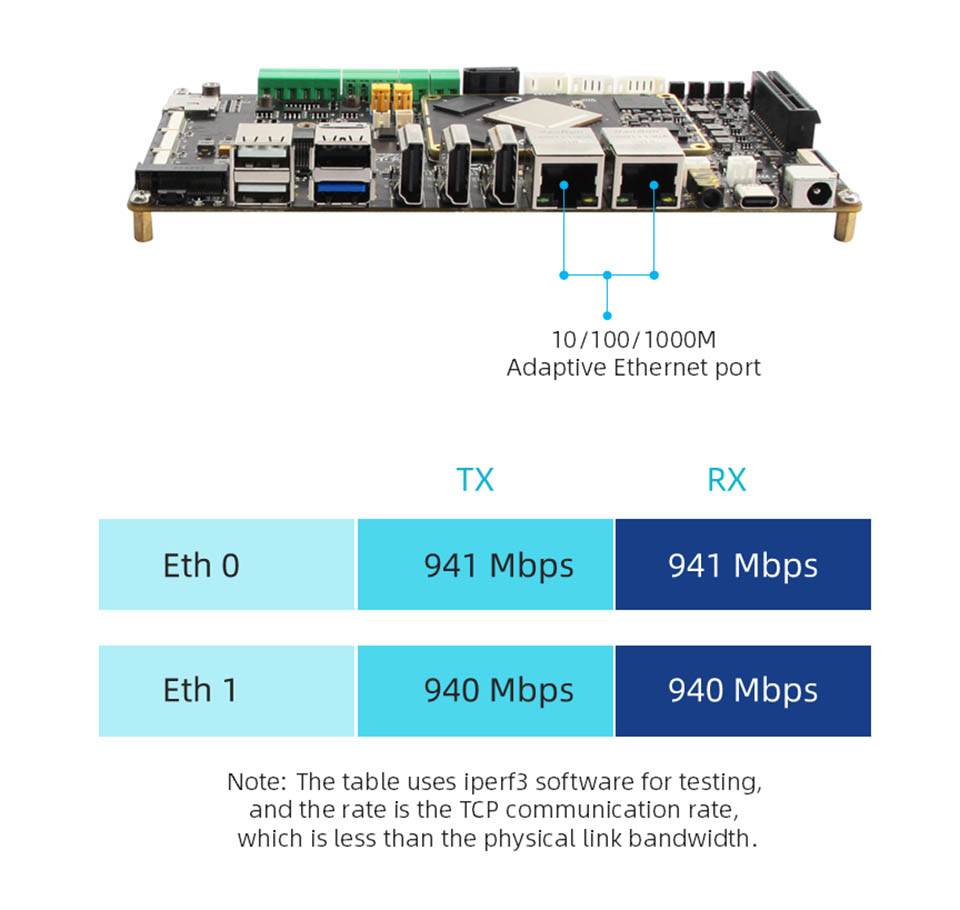

ईथरनेट: गीगाबिट नेटवर्क पोर्ट*2, समर्थन 10/100/1000MBPS डेटा ट्रांसमिशन दर
HDMI: HDMI12.0 इनपुट*1, 3840x2160@60fps तक; HDMI2.1 आउटपुट*2, अन्य स्क्रीन के साथ कई स्क्रीन का समर्थन करता है, अधिकतम रिज़ॉल्यूशन 7680x4320@60Hz (8K रिज़ॉल्यूशन)
MIPI-DSI: MIPI स्क्रीन इंटरफ़ेस*2 (फ्रंट*1, बैक*1), वाइल्डफायर MIPI स्क्रीन में प्लग किया जा सकता है, अन्य स्क्रीन के साथ कई स्क्रीन का समर्थन करता है; सिंगल MIPI मोड अधिकतम रिज़ॉल्यूशन 1920*1080@60Hz
MIPI-CSI: MIPI कैमरा इंटरफ़ेस*6 (फ्रंट*3, बैक*3), वाइल्डफायर MIPI कैमरे में प्लग किया जा सकता है
USB2.0: USB-HOSTTYPE-A इंटरफ़ेस*3
USB3.0: USB-OTGTYPE-A इंटरफ़ेस*1; टाइप-सी इंटरफ़ेस*1, का उपयोग फर्मवेयर जलने के लिए किया जा सकता है, DP1.4 प्रोटोकॉल का समर्थन करता है

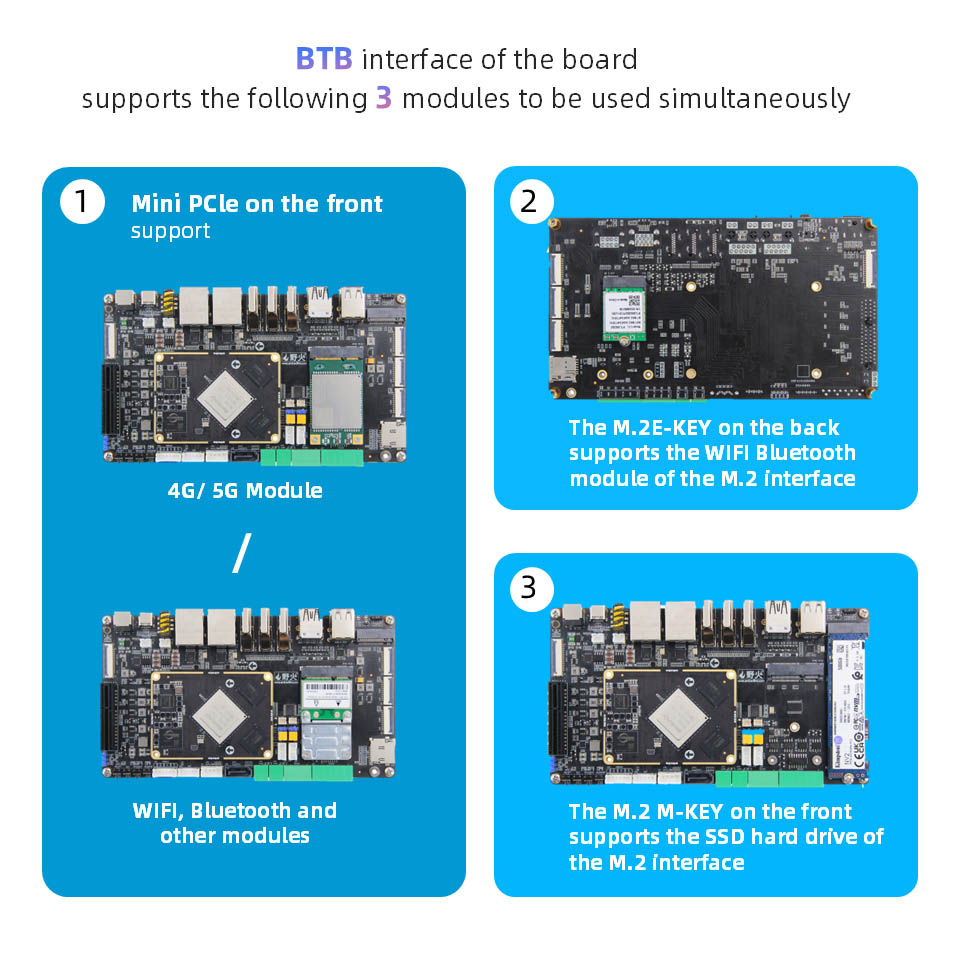

PCLE इंटरफ़ेस: मिनी-PCLE इंटरफ़ेस*1, का उपयोग फुल-हाइट या हाफ-हाइट वाईफाई नेटवर्क कार्ड, 4 जी मॉड्यूल या अन्य मिनी-पीसीएल इंटरफ़ेस मॉड्यूल के साथ किया जा सकता है: PCLE3.0x4 इंटरफ़ेस*1
M.2 इंटरफ़ेस: M.2ekey इंटरफ़ेस*1, M.2 E-key वायरलेस नेटवर्क कार्ड मॉड्यूल का समर्थन करता है; M.2 M कुंजी इंटरफ़ेस*1, M.2 M-key PCLE3.0*4LANES विनिर्देश 2280 हार्ड डिस्क का समर्थन करता है
टीएफ कार्ड धारक: माइक्रो एसडी (टीएफ) कार्ड धारक*1, टीएफ कार्ड बूट सिस्टम का समर्थन करता है, 512 जीबी तक
सिम कार्ड धारक: सिम कार्ड धारक*1, सिम कार्ड फ़ंक्शन का उपयोग 4 जी मॉड्यूल के साथ किया जाना चाहिए
SATA इंटरफ़ेस: मानक SATA इंटरफ़ेस*1; SATA पावर इंटरफ़ेस*1, 12V आउटपुट का समर्थन करता है
कर सकते हैं:*2
ADC: ADC अधिग्रहण इंटरफ़ेस*1
डिबग सीरियल पोर्ट:
डिबग सीरियल पोर्ट*1 (UART2), डिफ़ॉल्ट पैरामीटर 1500000-8-N-1; UART सीरियल पोर्ट*2 (UART7 & UART9); Rs232*2 (uart4 & uart7);
RS485*2 (UART4 & UART7); Rs232/rs485 चयन जम्पर इंटरफ़ेस*2
ऑडियो: ऑनबोर्ड माइक माइक्रोफोन*1; एसपीके स्पीकर इंटरफ़ेस*2, 3W पावर स्पीकर हेडफोन आउटपुट + माइक्रोफोन इनपुट 2-इन -1 इंटरफ़ेस*1 कनेक्ट कर सकते हैं
बटन: ऑन/ऑफ बटन*1; मास्क्रोम बटन*1; रिकवरी बटन*1; बटन को रीसेट करें*
एलईडी: पावर इंडिकेटर*1; सिस्टम इंडिकेटर*1
इन्फ्रारेड रिसीवर: इन्फ्रारेड रिमोट कंट्रोल फ़ंक्शन का समर्थन करें
RTC: RTC पावर सॉकेट*1
फैन इंटरफ़ेस: 5 वी या 12 वी फैन कूलिंग की स्थापना का समर्थन
