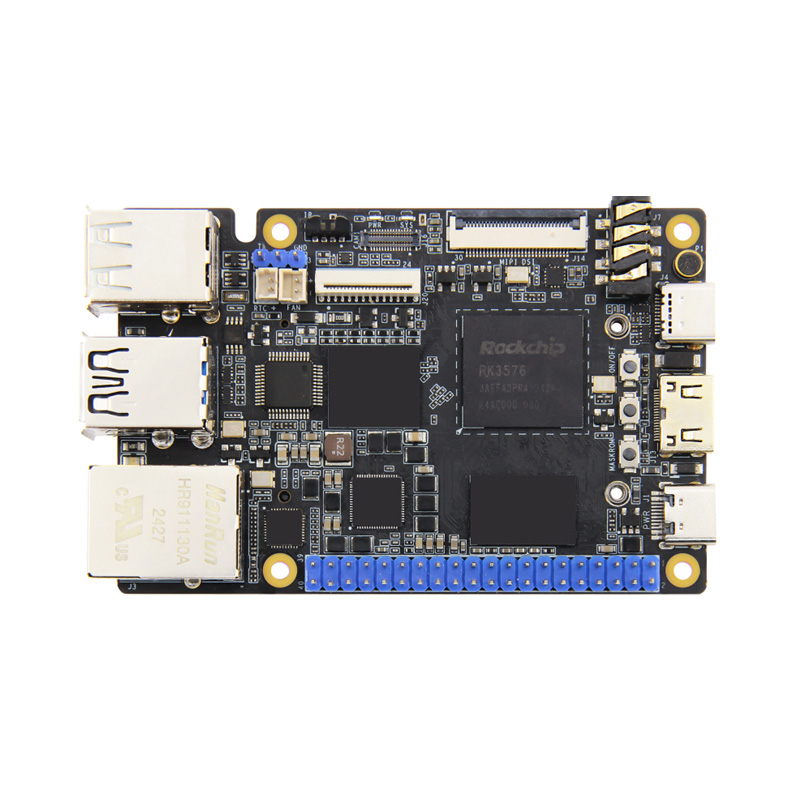

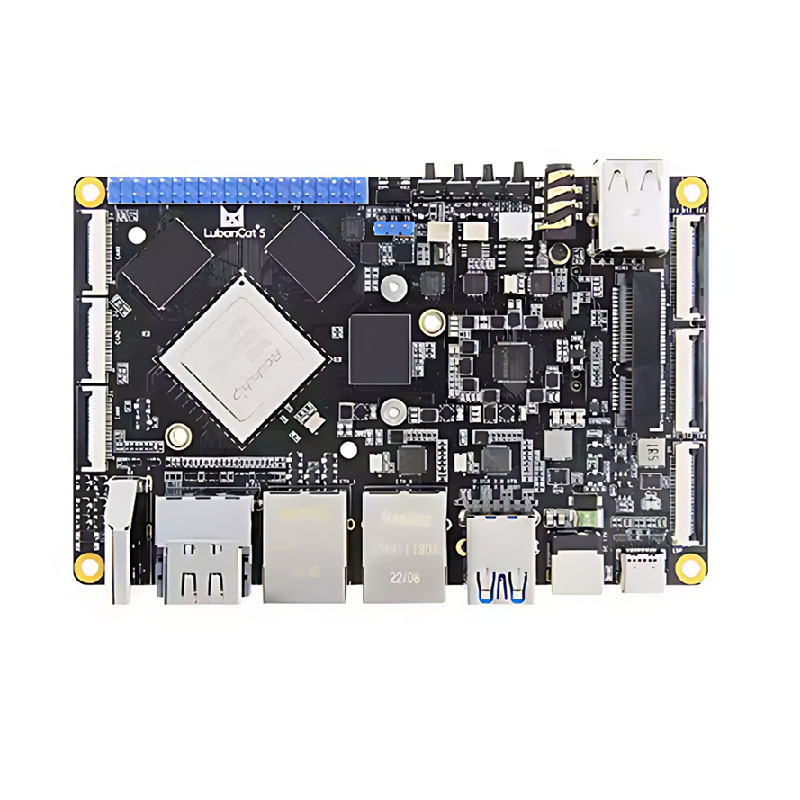

RK3576 मदरबोर्ड परिचय

TP-3 RK3576 बोर्ड में शक्तिशाली प्रदर्शन होता है और इसका उपयोग उच्च प्रदर्शन वाले एकल-बोर्ड कंप्यूटर के रूप में किया जा सकता है और प्रदर्शन, नियंत्रण, नेटवर्क ट्रांसमिशन, फ़ाइल स्टोरेज, एज कम्प्यूटिंग और अन्य परिदृश्यों के लिए एम्बेडेड मदरबोर्ड है।
मुख्य चिप के रूप में रॉकचिप RK3576 का उपयोग करते हुए, मुख्य आवृत्ति 2.2GHz तक पहुंच सकती है, क्वाड-कोर 642-बिट कॉर्टेक्स-ए 72 और क्वाड-कोर 64-बिट कॉर्टेक्स-ए 53, कुल आठ-कोर प्रोसेसर और एआरएम मेल-जी 52 एमसी 3 जीपीयू का समर्थन करते हुए, 8k वीडियो डिकोडिंग और 4K डिस्प्ले आउटपुट, सुपर इमेज प्रोसेसिंग, प्रदर्शन, अंतर्निहित स्वतंत्र एनपीयू, विभिन्न एआई परिदृश्यों को सक्षम करता है।
चुनने के लिए विभिन्न प्रकार के मेमोरी और स्टोरेज संयोजनों को प्रदान करें, संतुलित ऑनबोर्ड हार्डवेयर कॉन्फ़िगरेशन, और अनुप्रयोगों की एक विस्तृत श्रृंखला। 24
अंतर्निहित स्वतंत्र एनपीयू कंप्यूटिंग शक्ति विभिन्न एआई परिदृश्यों को सक्षम करते हुए, 6TOPS तक पहुंच सकती है।
इसमें उच्च एकीकरण और समृद्ध विस्तार इंटरफेस हैं, जिसमें गीगाबिट ईथरनेट पोर्ट, RGMI, USB3.0, USB2.0, Minipcle, MiniHDMI, MIPI स्क्रीन इंटरफ़ेस और MIPI कैमरा इंटरफ़ेस, ऑडियो इंटरफ़ेस, इन्फ्रारेड रिसीवर, सिम/TF कार्ड धारक और अन्य परिधीय और अन्य परिधीय और अन्य परिधीय हैं।
यह आधिकारिक तौर पर मुख्यधारा Android, Debain और Ubuntu ऑपरेटिंग सिस्टम छवियों का समर्थन करता है, और 8 से अधिक विभिन्न अनुप्रयोग वातावरणों पर लागू किया जा सकता है।
यह पूरी तरह से खुला स्रोत है, आधिकारिक ट्यूटोरियल प्रदान करता है, और पूर्ण एसडीके ड्राइवर विकास किट, डिजाइन स्कीमेटिक्स और अन्य संसाधन प्रदान करता है, जिसका उपयोग आसानी से किया जा सकता है।

RK3576 विकास सुविधा

कई ऑपरेटिंग सिस्टम का समर्थन करता है, चाहे वह विकास हो या मनोरंजन, यह आसानी से संतुष्ट हो सकता है!: उबंटू/डेबियन एंड्रॉइड/रोबोट ऑपरेटिंग सिस्टम

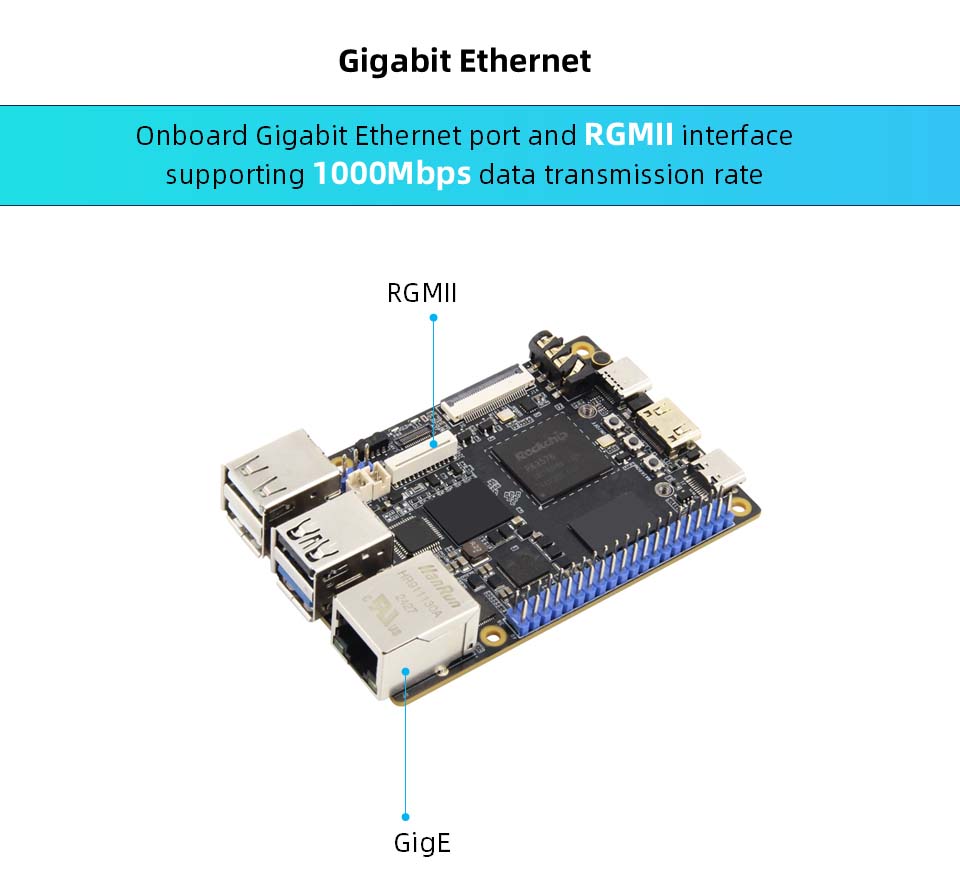

ऑनबोर्ड गीगाबिट ईथरनेट पोर्ट और RGMII इंटरफ़ेस, 1000Mbps डेटा ट्रांसमिशन दर का समर्थन करें
अंतर्निहित स्वतंत्र एनपीयू, कंप्यूटिंग शक्ति 6TOPS तक पहुंच सकती है, तीन-कोर आर्किटेक्चर को अपनाती है, INT4/INT8/INT16/FP16/BF16/TF32 का समर्थन करती है, विभिन्न AI परिदृश्यों का अधिकार देती है
8K@30 फ्रेम H.264/H.265/VP9/AV2/AVS2 वीडियो डिकोडिंग और 4K@60 फ्रेम H.264/H.265 वीडियो एन्कोडिंग तक का समर्थन करता है

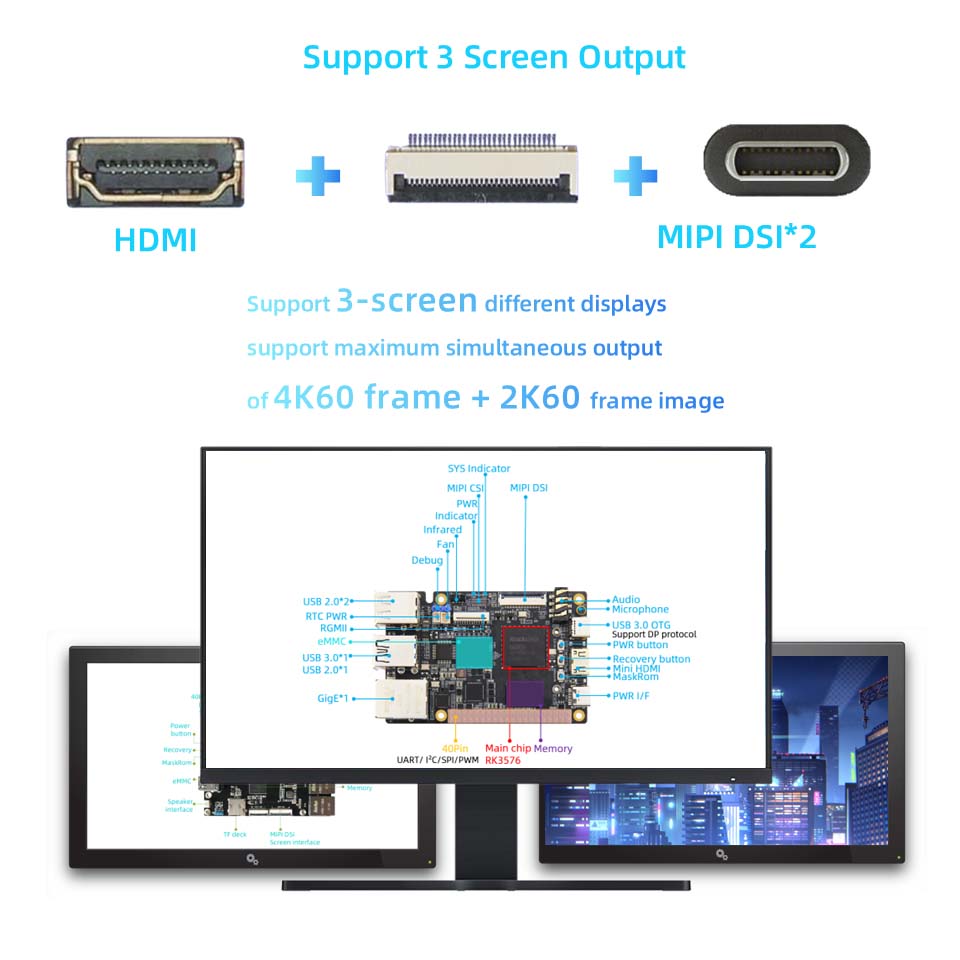

तीन-स्क्रीन डिस्प्ले का समर्थन करता है, एक ही समय में 4K@120 फ्रेम + 2K@60 फ्रेम + 1080p@60 फ्रेम तक का समर्थन करता है

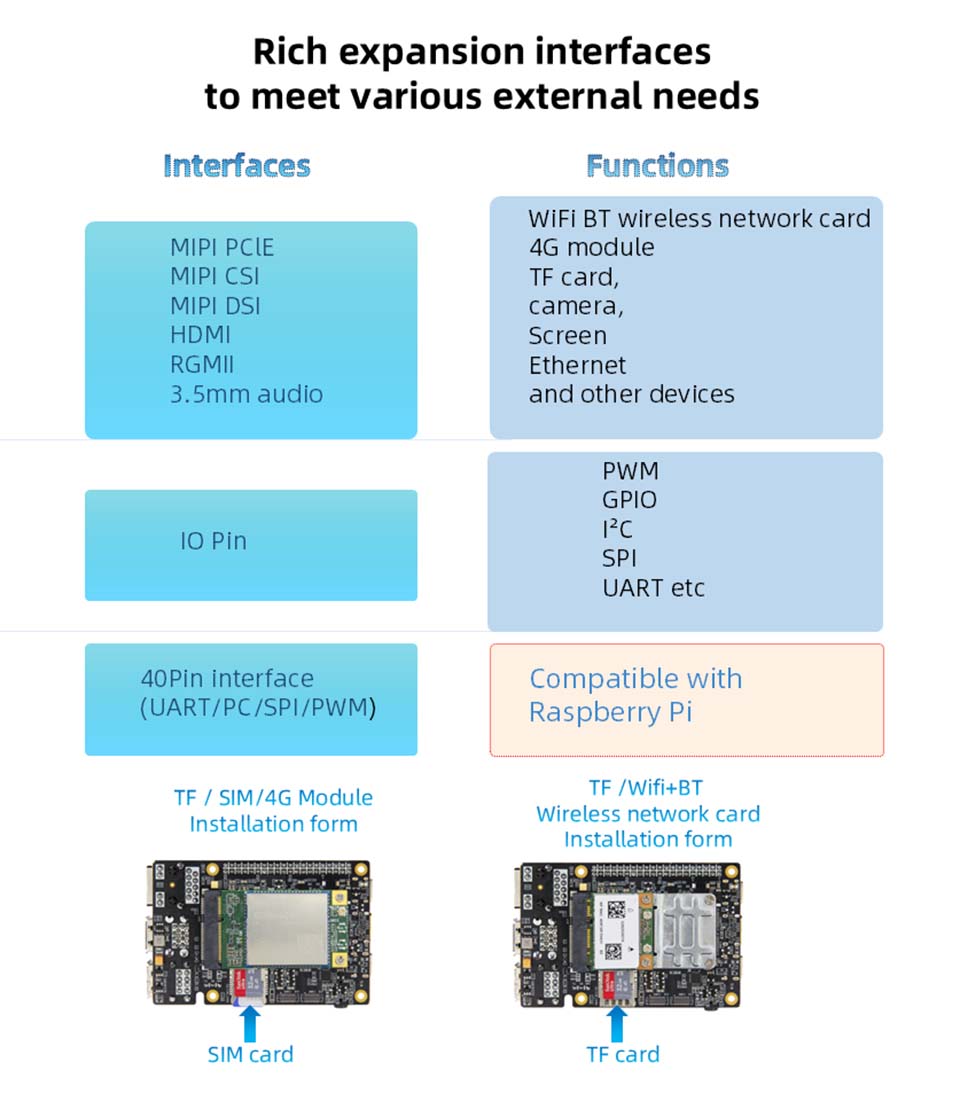

समृद्ध विस्तार इंटरफ़ेस

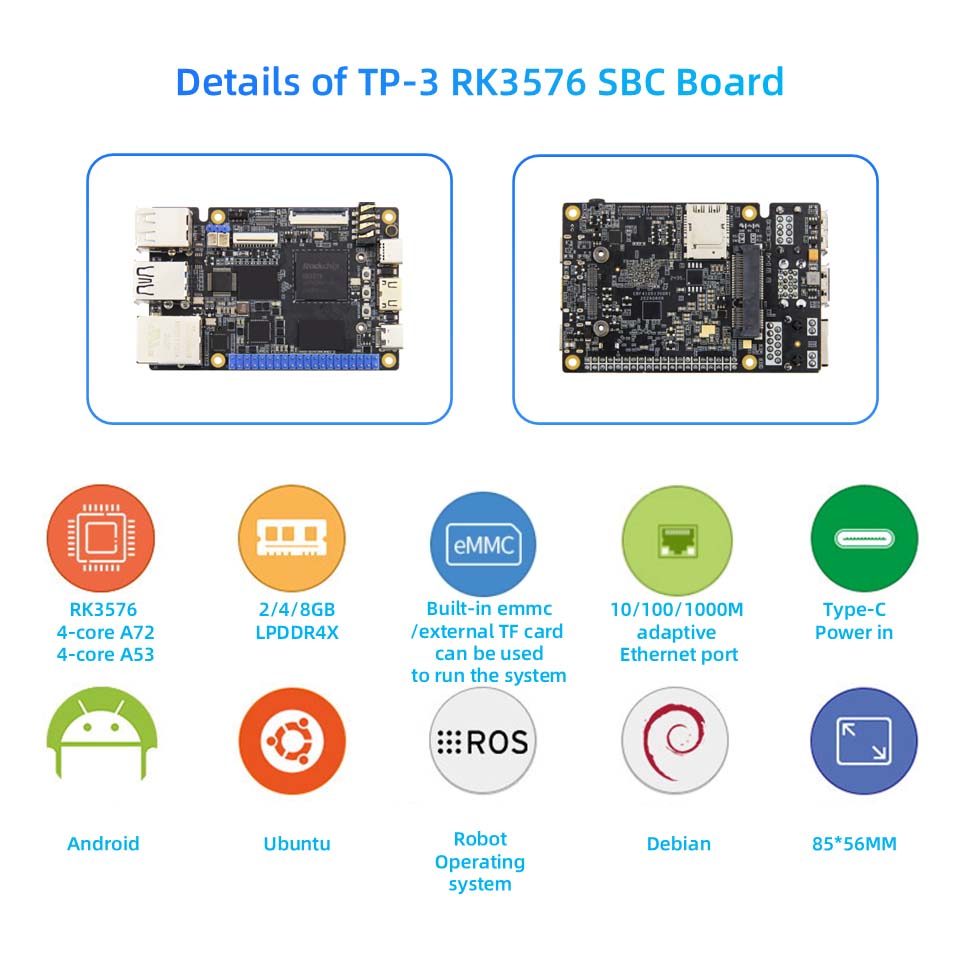

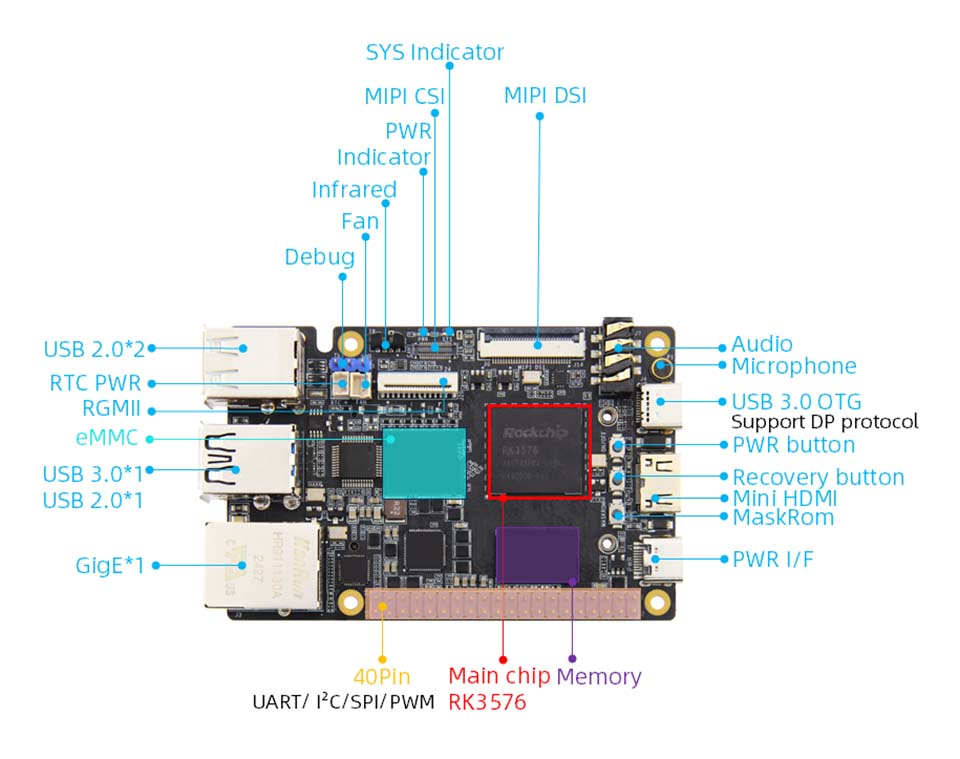

RK3576 बोर्ड हार्डवेयर कॉन्फ़िगरेशन

पावर इंटरफ़ेस: 5V@4 ए डीसी इनपुट, टाइप-सी इंटरफ़ेस (कोई डेटा ट्रांसमिशन क्षमता नहीं)
मुख्य चिप: RK3576 (क्वाड-कोर A72 + क्वाड-कोर A53, MALI-G52 MC3, 6T कंप्यूटिंग पावर)
मेमोरी: 2/4/8GB, LPDDR4X (अन्य भंडारण आवश्यकताओं को अनुकूलित किया जा सकता है)
भंडारण: 0/32/64GB, EMMC (अन्य भंडारण आवश्यकताओं को अनुकूलित किया जा सकता है)
ईथरनेट: गीगाबिट नेटवर्क पोर्ट*1, 10/100/1000MBPS डेटा ट्रांसमिशन दर का समर्थन करता है; RGMI इंटरफ़ेस*1, 10/100/1000MBPS डेटा ट्रांसमिशन दर का समर्थन करता है, हमारे RGMII गीगाबिट ईथरनेट मॉड्यूल से जुड़ा हो सकता है
HDMI: HDMI2.1 आउटपुट*1, अन्य स्क्रीन के साथ मल्टी-स्क्रीन डिस्प्ले का समर्थन करता है, अधिकतम रिज़ॉल्यूशन 4K@120fps
MIPI-DSI: MIPI स्क्रीन इंटरफ़ेस * 1, को वाइल्डफायर MIPI स्क्रीन में प्लग किया जा सकता है, अन्य स्क्रीन के साथ कई स्क्रीन का समर्थन करता है, 2560 * 1600 @ 60fps के उच्चतम रिज़ॉल्यूशन के साथ एकल MIPI मोड

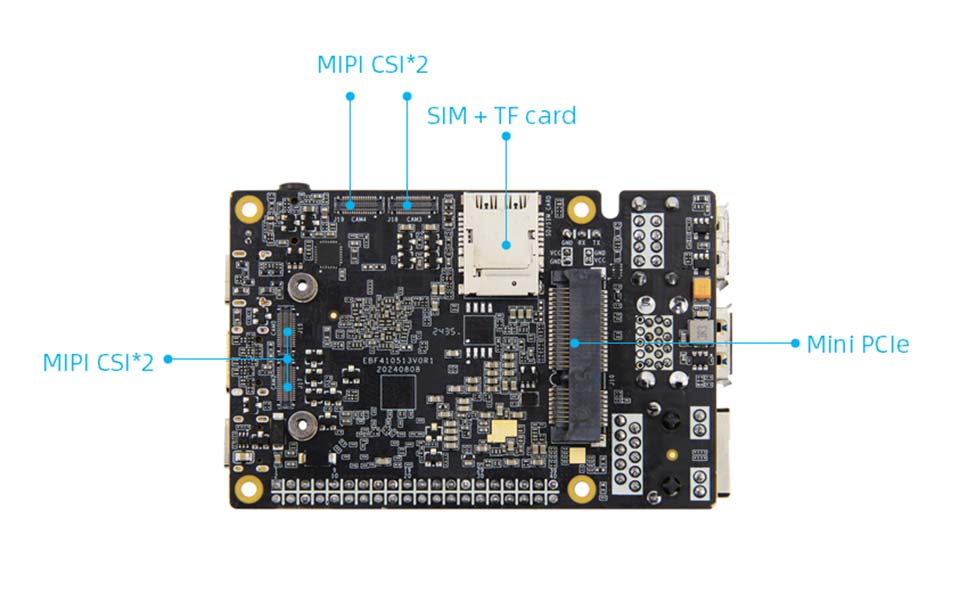

MIPI-CSI: 2 * 15pin BTB कैमरा इंटरफ़ेस * 5 (फ्रंट * 1, बैक * 4), हमारे MIPI कैमरे में प्लग किया जा सकता है
USB2.0: टाइप-ए इंटरफ़ेस * 3 (होस्ट)
USB3.0: टाइप-ए इंटरफ़ेस * 1 (होस्ट); टाइप-सी इंटरफ़ेस * 1 (ओटीजी), फर्मवेयर बर्निंग इंटरफेस के लिए, डीपी प्रोटोकॉल का समर्थन करता है, अन्य स्क्रीन के साथ उपयोग किया जा सकता है
PCLE इंटरफ़ेस: मिनी-पैकल इंटरफ़ेस, का उपयोग फुल-हाइट या हाफ-हाइट वाईफाई नेटवर्क कार्ड, 4 जी मॉड्यूल या अन्य मिनी-पीसीएल इंटरफ़ेस मॉड्यूल के साथ किया जा सकता है
सिम+टीएफ कार्ड धारक: एक ही समय में सिम कार्ड और माइक्रो एसडी (टीएफ) कार्ड डाल सकते हैं, सिस्टम को शुरू करने के लिए टीएफ कार्ड का समर्थन कर सकते हैं, 512 जीबी तक, सिम कार्ड फ़ंक्शन को 4 जी मॉड्यूल के साथ उपयोग करने की आवश्यकता है
40pin इंटरफ़ेस: रास्पबेरी पाई 40pin इंटरफ़ेस के साथ संगत, PWM/GPIO/C/SPI/UART फ़ंक्शंस का समर्थन करता है
डिबग सीरियल पोर्ट: डिफ़ॉल्ट पैरामीटर 1500000-8-N-1
ऑडियो: Micin*1, कैपेसिटर माइक्रोफोन; हेडफोन आउटपुट + माइक्रोफोन इनपुट 2-इन -1 इंटरफ़ेस*1
बटन: पावर बटन*1; मास्क्रोम बटन*1; रिकवरी बटन*1
एलईडी: पावर इंडिकेटर*1; सिस्टम इंडिकेटर*1
इन्फ्रारेड रिसीवर: इन्फ्रारेड रिमोट कंट्रोल फ़ंक्शन का समर्थन करता है
आरटीसी: आरटीसी पावर सॉकेट*1

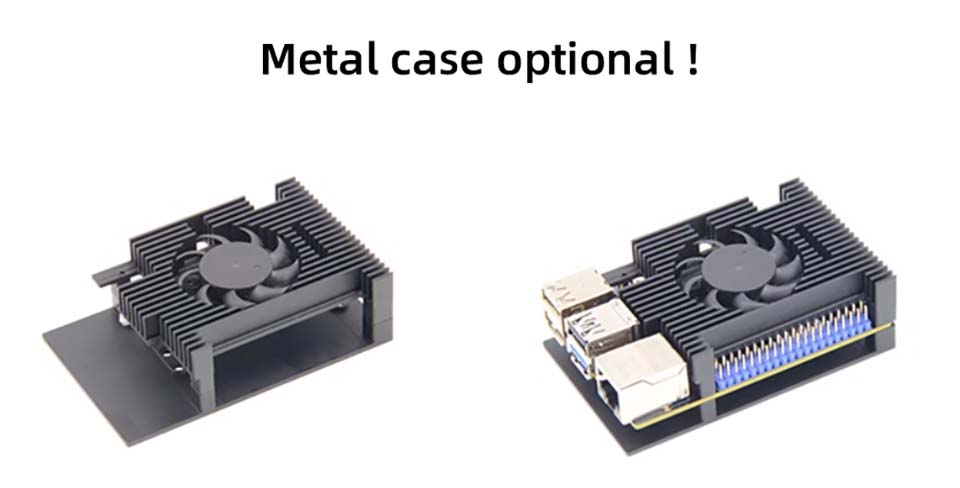

फैन इंटरफ़ेस: कूलिंग के लिए 5 वी फैन की स्थापना का समर्थन करता है
